Posting kali ini adalah tentang kerusakan - kerusakan yang sering terjadi di flyback. Memang penjelasannya agak sedikit berbelit tapi kang Eko berharap ini dapat memberikan wawasan bagi kita semua.... Lanjuuuttttt....
Sebelumnya kang Eko ingin menjelaskan perbedaan flyback TV dan Monitor yaitu pada capasitor internalnya. FBT Monitor mempunyai internal capasitor untuk meningkatkan hasil kualitas gambarnya. Tanpa internal capasitor tampilannya akan terlihat bengkok atau cacat bentuk terutama pada bagian Kiri dan Kanan Gambar.
Berikut ini Kerusakan - Kerusakan Pada Flyback :
Ada 9 masalah yang biasa ditemukan pada FBT problem :
1. Konslet atau Shortnya kumparan Primer
2. Open atau Short pada capasitor internal di bagian sekunder FBT
3. FBT menjadi membengkak atau hampir pecah, atau bahkan sudah pecah
4. Bagian Luar FBT memercikkan atau memancakan bunga api (bocor) ke Ground
5. Bagian Dalam memercikan atau memancarkan (bocor) diantara Lilitan primer dan sekunder
6. Short di bag dalam Dioda High Voltage pada Lilitan sekunder
7. Kerusakan pada Pembagi Tegangan Focus / Screen yang mengakibatkan Tampilan menjadi Kabur ( Blur )
8. FBT mengalami kerusakan pada saat full operating voltage ( Kondisi Under load )
9. Short di diantara Lilitan primer dan sekunder
Gejala atau tanda apa sajakah yang terlihat Jika terjadi short pada Lilitan Primer ?
* Tidak ada Tampilan ( No High Voltage )
* Power Blink
* Tegangan B+ drop
* Transistor Horz output akan menjadi Panas sekali dan lama kelamaan menjadi short
* Disekiotar Jalur B+ beberapa Komponen akan mengalami kerusakan, seperti diode di sekunder UF5404 dan FET B+ IRF 630, short.
* Terkadang menyebabkan bagian Power menjadi Jebol.
Gejala atau tanda apa sajakah yang terlihat Jika terjadi internal Capasitor Open atau short di bagian dalam FBT ?
Jika Internall Capasitornya Short :
* Power Blink
* Tegangan B+ drop
* Transistor Horz output akan menjadi Panas sekali dan lama kelamaan menjadi short
* Disekitar Jalur B+ beberapa Komponen akan mengalami kerusakan, seperti diode di sekunder UF5404 dan FET B+ IRF 630, short.
* Terkadang menyebabkan bagian Power menjadi Jebol. Contoh Merk Raffles 15’
* Bagian Power mengalami shut down, seperti contoh Merk Compaq V55,Samtron 4bi,dll
* Terkadang Komponen pada Bagian ABL (Automatic Brightness Limiter) terbakar, Bagian ini biasanya terdapat disebelah FBT , contoh Merk LG 520 Si.
Jika Internal Capasitornya Open :
* High Voltage shutdown
* Monitor akan terdengar Tik-Tik-Tik, Kadang Jika capasitor kita ukur hasilnya Baik baik saja, Namun akan mengalami Breakdown ketika pada kondisi Full operating Voltage
* Transistor Horz output akan Jebol/Putus dalam beberapa jam atau hitungan hari setelah anda menggantinya.
* Kadang kadang menyebabkan tampilan “No display”
* Gambar yang terdistorsi
* Dapat menyebabkan Transistor Horz output short dan merusak bagian Power
Anda mempunyai 3 Pilihan Jika sebuah Internal Capasitor pada FBT mengalami open atau short :
* Menggantinya dengan FBT yang baru jika anda mendapatkannya di pasaran
* Berusaha mencari FBT refurbish Jika sangat sulit sekali mendapatkan part originalnya..

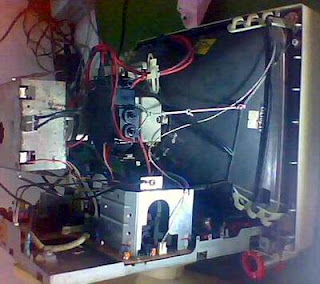

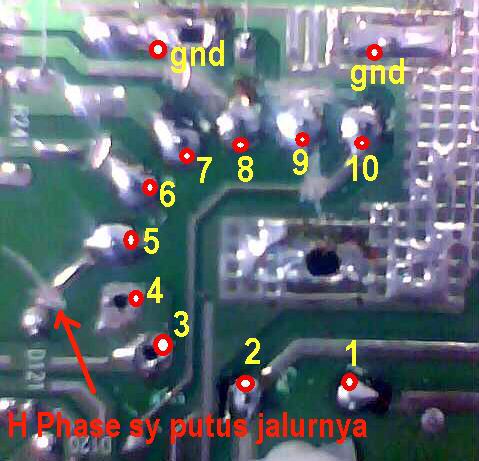

* Melakukan Modifikasi atau istilah para praktisi Teknik adalah Mencangkoknya
* Pilihan terakhir Kembalikan Monitor kepada konsumen Jika tidak dapat menemukan komparasi dari FBT tersebut.
