5. TRANSISTORTransistor adalah termasuk komponen utama dalam elektronika. Transistor terbuat dari 2 dioda germanium yang disatukan. Tegangan kerja transistor sama dengan dioda yaitu 0,6 volt.
Transistor memiliki 3 kaki yaitu :
• EMITOR (E)
• BASIS (B)
• COLECTOR (C)
Jenis transistor ada 2 yaitu :
1. Transistor PNP (anoda katoda anoda / kaki katoda yang disatukan)
2. Transistor NPN (katoda anoda katoda / kaki anoda yang disatukan)
Contoh transistor : C 828, FCS 9014, FCS 9013, TIP 32, TIP 31, C5149, C5129, C5804, BU2520DF, BU2507DX, dll
Simbol di rangkaian : "Q", simbol gambarnya dibawah ini :
Menentukan Kaki TransistorMenentukan Kaki Basis
Putar batas ukur pada Ohmmeter X10 atau X100.
Misalkan kaki transistor kita namakan A, B, dan C.
Bila probe merah / hitam => kaki A dan probe lainnya => 2 kaki lainnya secara bergantian jarum bergerak semua dan jika dibalik posisi hubungnya tidak bergerak semua maka itulah kaki BASIS.
Menentukan Kaki Colector NPN
Putar batas ukur pada Ohmmeter X1K atau X10K.
Bila probe merah => kaki B dan probe hitam => kaki C. Kemudian kaki A (basis) dan kaki B dipegang dengan tangan tapi antar kaki jangan sampai terhubung. Bila jarum bergerak sedikit berarti kaki B itulah kaki COLECTOR.
Jika kaki basis dan colector sudah diketahui berarti kaki satunya adalah emitor.
Mengukur Transistor Dengan Multitester
Batas ukur pada Ohmmeter X10 / X100

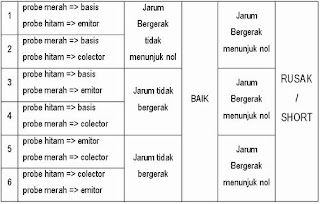

• TRANSISTOR PNP
• TRANSISTOR NPN
• TRANSISTOR NPN DENGAN DUMPER
