TV Sharp 21" type 51WF200 Tegangan B+ drop dan berdenyut - denyut. Setelah diperiksa dengan sangat teliti agar tidak ada kesalahan diagnosa (istilah dokter) ternyata kerusakan pada IC Audio AN17810A yang terukur korslet. Setelah IC dicabut TV bisa hidup dan setelah diganti ICnya suarapun langsung muncul TV pun Kembali OK..!!
Kerusakan yang sering terjadi pada tv ini biasanya pada solderan retak untuk tegangan regulator 5V sehingga mati standby.
Kerusakan yang lain dari TV ini, Tekan power lampu led nyala merah kemudian hijau
dan kembali merah lagi. Berarti TV protect. Sambil dihidupkan cek
tegangan vertikal ada normal, outputnya juga normal tapi hanya sesaat.
Cek tegangan Video ada 185v, Cek regulator 5V semuanya ada tapi hanya

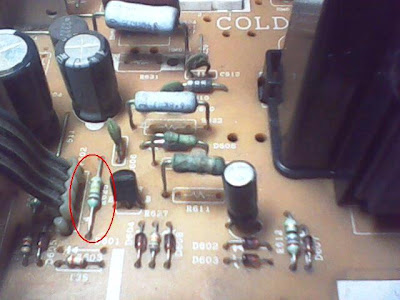

sesaat. Tegangan B+ Normal. Semua solderan sudah tidak ada yg kendor. Dan ternyata kerusakan pada R180K 1/4w dari tegangan Video 185V ke bagian proteksi.
Kerusakan yang sering terjadi pada tv ini biasanya pada solderan retak untuk tegangan regulator 5V sehingga mati standby.
Kerusakan yang lain dari TV ini, Tekan power lampu led nyala merah kemudian hijau
dan kembali merah lagi. Berarti TV protect. Sambil dihidupkan cek
tegangan vertikal ada normal, outputnya juga normal tapi hanya sesaat.
Cek tegangan Video ada 185v, Cek regulator 5V semuanya ada tapi hanya
sesaat. Tegangan B+ Normal. Semua solderan sudah tidak ada yg kendor. Dan ternyata kerusakan pada R180K 1/4w dari tegangan Video 185V ke bagian proteksi.
