Di bawah ini adalah skema subwoofer aktif milik sebuah amplifier mobil 2 kanal) yang saya gambar pada saat memperbaikinya karena terprotek :
Sebenarnya ic yang dipakai serinya TL084, tapi di sini saya gambarnya pake ic TL071

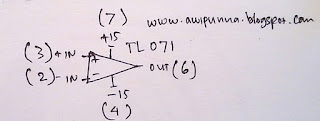

Nah, untuk urutan kaki ic TL071 jika dilihat dari atas adalah seperti di bawah ini :
Demikian, semoga bermanfaat
