Kali ini dapat servisan tv china merk OG-MAX 14 inch dengan kerusakan mati dan membuat listrik rumah turun/jeglek. Disertai warna gambar yang sering berubah.
Setelah di cek rangkaian power supply dalam kondisi baik2 saja. Juga sekering tidak putus. Dari situ diambil kesimpulan bahwa beban tarikan awal yang besar membuat listrik tidak kuat alias jeglek.

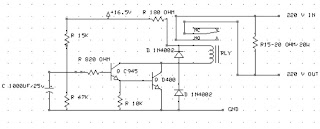

Akhirnya saya buatkan rangakaian softstart, kali ini versi otomatis, jadi hanya bekerja saat start awal, selanjutnya hubungan dari input 220v akan dilangsung seperti semula dengan memakai relay. Rangkaiannya seperti dibawah ini:
Skema ini diambil dari softstart TV sony 14 inch. klik untuk gambar lebih jelas.
Untuk pemasangan bisa memakai pcb lobang serbaguna. Saya sarankan rangkaian ditempatkan pada posisi yang aman, dijauhkan dari kabel tegangan tinggi( kabel anoda, dan lain2). Juga dikuatkan dengan baut mur pake ring sejumlah 2 buah.
Contoh pemasangan pada tv china ini seperti gambar berikut:
Untuk pemasangan bisa memakai pcb lobang serbaguna. Saya sarankan rangkaian ditempatkan pada posisi yang aman, dijauhkan dari kabel tegangan tinggi( kabel anoda, dan lain2). Juga dikuatkan dengan baut mur pake ring sejumlah 2 buah.
Contoh pemasangan pada tv china ini seperti gambar berikut:
