Rangkaian penguat TDA2030 sangat ideal untuk mengemudispeaker frekuensi rendah subwoofer home theater systems.TheTDA2030 adalah sebuah sirkuit terpadu monolitik dimaksudkanuntuk digunakan sebagai penguat frekuensi kelas rendah AB.

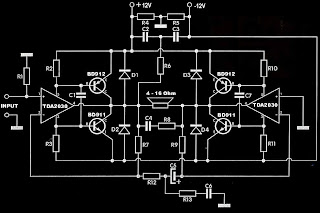

Circuit Diagram TDA2030 Amplifier Subwoofer: Klik pada gambar untuk memperbesar
Ini desain amplifier TDA2030 perlu power supply ganda 12-0-12untuk mendorong IC 2030 dan membutuhkan 5Amps atleast untukmendorong subwoofer. Desain ini diklaim memberikan 200 wattdaya output dalam 4 beban OHM. Penguat diatur untuk bekerja dalam mode jembatan untuk mendapatkan daya output maksimumdari IC.
Circuit Diagram TDA2030 Amplifier Subwoofer: Klik pada gambar untuk memperbesar
Ini desain amplifier TDA2030 perlu power supply ganda 12-0-12untuk mendorong IC 2030 dan membutuhkan 5Amps atleast untukmendorong subwoofer. Desain ini diklaim memberikan 200 wattdaya output dalam 4 beban OHM. Penguat diatur untuk bekerja dalam mode jembatan untuk mendapatkan daya output maksimumdari IC.
