TDA2030 Subwoofer Amplifier Circuit TDA2030 Subwoofer Amplifier Circuit

Rangkaian penguat TDA2030 sangat ideal untuk mengemudispeaker frekuensi rendah subwoofer home theater systems.TheTDA2030 adalah sebuah sirkuit terpadu monolitik dimaksudkanuntuk digunakan sebagai penguat frekuensi kelas rendah AB.



Circuit Diagram TDA2030 Amplifier Subwoofer: Klik pada gambar untuk memperbesar

Ini desain amplifier TDA2030 perlu power supply ganda 12-0-12untuk mendorong IC 2030 dan membutuhkan 5Amps atleast untukmendorong subwoofer. Desain ini diklaim memberikan 200 wattdaya output dalam 4 beban OHM. Penguat diatur untuk bekerja dalam mode jembatan untuk mendapatkan daya output maksimumdari IC.

Ukuran Box Subwoofer 10"

Kotak subwoofer diciptakan untuk cocok dan membantu 1,618Hi-Vi 3-way pengeras suara menara. Fokus utama dari 10 HiVi"subwoofer adalah untuk mereproduksi frekuensi rendah ultrabahwa 1,618 tidak bisa mereproduksi dan membantu dalamreproduksi akhir keseluruhan yang rendah musik rendah, datar dantidak." Boomy "adalah prioritas pertama. Proyek subwoofermenggunakan 10" subwoofer driver yang dapat memberikanbanyak bagian bawah.

Desain kandang dan respon model frekuensi adalah sebagai berikut.

Ukuran Box Subwoofer 10

Catatan:
10 "4 ohm subwoofer
O-Audio amplifier 500 Watt piring
Freq Response: 25Hz hingga dipilih x-over point.
Keseluruhan Dimensi: 21 "x 12,75" x 20 "

Rangkaian 100 watt Sub-Woofer Amplifier

Ini adalah sirkuit penguat subwoofer. Amplifier ini dapat menghasilkan output 100Watt. Ada tujuh transistor termasuk empat di tahap output. Transistor Q1 dan Q2 bentuk tahap Preamplifier.Q4 untuk Q7 bentuk tingkat keluaran transistor. Karena tidak ada ICyang digunakan sirkuit yang sangat kuat dan dapat dengan mudahdipasang pada suatu tujuan PCB umum.

100 watt sub-woofer amplifier
Skema Rangkaian 100 watt sub-woofer penguat

Catatan:
Gunakan daya yang ahli V/-35V +35, 5A power supply ganda.
Semua kapasitor elektrolit harus dinilai 100V.
Transistor Q4 untuk Q7 harus dilengkapi dengan heat sink.


Transistor 2N3773 dan 2N6609

Transistor 2N3773 (NPN) dan (PNP) 2N6609 adalah transistor daya PowerBase_ dirancang untuk audio daya tinggi, positionerharddisk kepala dan aplikasi linier lainnya. Perangkat ini juga dapatdigunakan dalam rangkaian switching power seperti driver relay atau solenoid, DC-DC converter atau inverter.

Transistor 2N3773
Fitur Transistor 2N3773

Pb-Free Paket adalah Tersedia
Tinggi Daerah Operasi Aman (100% Tested) 150 W @ 100 V
Sepenuhnya Ditandai Operasi Linear
Tinggi DC Keuntungan Lancar dan Tegangan Rendah Saturasi
HFE = 15 (Min) @ 8,0 A, 4,0 V
VCE (sat) = 1,4 V (Max) @ IC = 8,0 A, IB = 0,8 A
Untuk Desain Distorsi Rendah Pelengkap


MAKSIMUM PERINGKAT Transistor 2N3773

Kolektor - Tegangan Emitor: 140 VDC
Kolektor - Tegangan Emitor: 160 VDC
Kolektor - Tegangan Base: 160 VDC
Emitter - Tegangan Base: 7 Vdc
Kolektor Sekarang Terus menerus: 16 ADC
Basis Sekarang Kontinyu 15 ADC
Total Power Disipasi: 150 Watt.
.

BELAJAR MEMASANG KABEL UTP UNTUK JARINGAN



Tutorial singkat ini cocok sekali buat Anda yang sedang membuat jaringan komputer ‘MURAH’ khususnya yang terdiri lebih dari dua client yang pake hub (jauh lebih murah daripada router ). To the point! Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.

Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.



Foto RJ – 45 yang masih baru, belum di gencet pake tang

Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya. Dan kalau mau yang lebih OK, biar tidak nanggung maka beli pula sebuah LAN tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.



OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.

I. Kita bahas dulu yang tipe straight

Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan – lihat Gambar 4) : 2 oranye – 1 hijau – 2 biru – 1 hijau – 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan.



Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.


Yang kiri urutan korespondensi buat tipe straight, yang kanan yang cross

Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.



LAN TESTER – alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.

Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):



urutan pin standar

Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight):



urutan pin TIDAK standar

II. Tipe Cross


Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:
oranye muda
oranye tua
hijau muda
biru muda
biru tua
hijau tua
coklat muda
coklat tua

Maka di ujung yang lain harus dibuat begini:
hijau muda
hijau tua
orange muda
biru muda
biru tua
orange tua
coklat muda
coklat tua

Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua. Terima kasih.

Penyebab Prosesor / CPU Overheating



Kebanyakan produsen motherboard umumnya sudah melengkapi proteksi untuk CPU dan system motherboard. Perlengkapan ini disebut Hardware monitoring. Pengendalian dari system monitoring dilakukan oleh sebuah chip yang mengontrol seluruh sistem motherboard seperti kecepatan fan, panas/ temperature processor, voltage dan sebagainya.
Salah satu option adalah untuk memonitoring suhu processor ini sebenarnya memberikan maanfaat yang sangat berarti bagi processor.Manfaatnya adalah memberikan Warning secara dini terhadap temperature yang melebihi dari standard yang diijinkan. Tetapi pemakai pemula terkadang lupa mengaktifkan option ini dan bila suatu hari processor terjadi overheating, maka barulah menyadari manfaat option tersebut
Untuk memprediksikan kemungkinan dari terjadinya overheating dapat disebabkan oleh beberapa hal:

1.Fan untuk pendingin CPU macet, rusak.
2.Fan menurun speednya dibawah 20% dari kecepatan standard sebelum benar benar rusak.
3.Kecepatan fan yang menurun perlahan-lahan dan mencapai 50% dibawah standard sebelumnya.
4.Terjadinya pergeseran heatsink dengan plate pendingin CPU dan Heatsink tidak menempel sempurna ke processor
5.Melakukan over voltage tetapi system pendingin (fan) tidak mendukung

Kemungkinan ke 1. Ada 2 penyebab dari kerusakan fan. dari point 2 dan 3 yang membuat fan benar-benar rusak dan membuat processor overheating. Fan tersebut mendadak rusak tetapi tidak diketahui kapan terjadi. Penyebab lain adalah dari umur fan itu sendiri,
motor elektrik memiliki batas usia pemakaian sebelum motor tersebut rusak. Dan masalah ini terkadang sulit sekali diduga, karena memang membutuhkan waktu lama. Fan yang berkualitas memang memiliki umur panjang. Permasalahannya adalah kita tidak mengehui fan mana yang memang benar benar aman digunakan.
Ada beberapa cara pencegahan walaupun hal ini terlalu berlebihan, tetapi mengapa tidak dicoba :
•Memakai heatsink diatas standard, yaitu dengan menganti Heatsink yang ukurannya lebih besar. Bila suatu hari fan processor rusak, minimal dengan heatsink besar masih dapat mempertahankan temperature processor di tengah batas toleransi. Ketika fan rusak,
maka heatsink besar akan menyebarkan panas keseluruhan casing dan panas tersebut akan mudah diketahui dari luar dengan memegang casing yang memiliki udara panas tidak normal keluar dari casing dan fan power supply.
•Membuat fan cadangan pada processor. Dengan double fan, maka processor akan bekerja lebih baik dan temperature dari processor dapat ditekan seminimal mungkin.
•Memberikan setting pada BIOS untuk menditeksi temperature yang melebihi standard. Aktifkan temperature warning dari BIOS dan set serendah mungkin. Untuk processor umumnya beroperasi baik pada maksimal temperature 45 deg. C maksimal. Dan processor akan terjadi mulfunction pada temperature 50-90 Deg. C.
Temperature processor secara umum bekerja antara 28 - 45 Deg. C tergantung jenis dan teknologi yang digunakan. Seperti Pentium III coopermine akan bekerja pada panas normal untuk processor antara 35-40 deg.C dengan maksimal 60 deg. C. Dengan mengaktifkan "Warning Temperature" pada BIOS, maka bila overheating, system hardware monitoring akan memberikan peringatan suara melalui speaker computer.
Setting "Temperature Warning" juga dapat disetting pada Software dari pembuat motherboard.

Kemungkinan ke 2, masalah ini muncul dari masalah ke 3, karena temperature yang terus meningkat dari hari ke hari, panas yang dikeluarkan dari heatsink akan membuat fan menjadi rusak. Fan yang dibuat dari plastik dan motor elektrik memiliki batas toleransi terhadap panas. Dan bila mencapai 50 deg.C lama kelamaan coil akan melemah.
Dapat juga terjadi karena debu yang tersedot kedalam fan dan membuat fan menjadi berat, sehingga coil motor bekerja ekstra yang akhirnya melemah kemampuannya dan menurunkan speedn sebelum fan menjadi rusak

Kemungkinan ke 3 , umumnya amat sering karena kualitas fan yang asal-asalan dibeli dan tidak memeriksa terlebih dahulu. Kebanyakan hal ini dilakukan oleh penjual processor type OEM atau disebut Tray. Processor jenis ini umumnya mengunakan heatsink dan fan yang tidak standard,
dan untuk menekan biaya penjualan mereka mengunakan fan yang murah. Memang dalam waktu dekat tidak akan terlihat masalah pada temperature , tetapi bila computer digunakan berjam-jam akan terlihat temperature meningkat walaupun tidak melebihi batas maksimum.

Kemungkinan ke 4 memang jarang terjadi dan hanya mereka yang suka membuka pasang heatsink kemungkinan hal ini bisa terjadi pergeseran heatsink. Temperature akan meningkat drastis dan menyebabkan computer cepat hang dalam beberapa saat. Tetapi yang membahayakan adalah heatsink yang tidak sepenuhnya terlepas dan sulit sekali terditeksi sebelum CPU terjadi overheating dan akhirnya rusak.

Kemungkinan ke 5, Perlakuan ini memang sengaja dilakukan , tetapi tidak memperkirakan dampak bagi processor. Umumnya peningkatan Vcore dengan overclock adalah untuk meningkatkan kecepatan processor diatas standard. Meningkatkan Vcore untuk processor membantu membuat processor bekerja lebih stabil.
Tetapi dengan meningkatkan Voltage untuk processor juga akan meningkatkan temperature processor dan panas yang berlebihan dapat terjadi. Dalam waktu dekat processor memang tidak akan rusak, tetapi untuk jangka panjang sebaiknya memperbaiki sistem pendingin untuk processor.

Cara Memperbaiki Motherboard Dan Diteksi Gejala Kerusakannya






Papan induk (motherboard) adalah papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti microprocessor dan memory (RAM, ROM, BIOS) beserta chip kontroler lainnya dan biasa disingkat dengan kata mobo. Oke Langsung aza ya! gejala dan cara mengatasi motherboard yang rusak :

Mati Total
Periksa power supply: Dalam keadaan kabel power di lepas dari power supply, lepaskan socket kabel Atx1 yang terpasang pada Mainboard. Setelah terlepas, pasangkan kembali kabel power,
sambungkan /shortkan kabel berwarna hijau dengan kabel berwarna hitam, periksa apakah kipas di power supply berputar? Kalau berputar berarti power supply bagus. Lepas kembali kabel sambungan tadi dan pasang kembali kabel Atx1 ke motherboard. Periksa Jumper Clear CMOS, apakah di posisi Clear atau Free, biasanya kalau motherboard baru, posisi jumper CMOS ada pada posisi Clear. Periksa IC Chipset dalam keadaan tersambung dan di Switch On, apakah panasnya berlebih atau tidak, over heat berarti Chipset tersebut sudah rusak. Untuk part IC CMOS sampai saat ini tidak dijual bebas. Periksa juga apakah switch on nya berfungsi. Bongkar Motherboard tersebut secara hati-hati, coba anda bersihkan pakai tiner, kalau bisa gunakan tiner botol jangan yang di kaleng. Setelah bersih anda keringkan. Ganti IC regulator yang terletak disekitar soket Power Atx di motherboard. Ganti Elko yang kapasitasnya 1000 s/d 3300 uf / 10 Volt yang terletak disekitar soket power Atx di motherboard. Hati-hati untuk bongkar pasang komponen pastikan kabel power jangan tersambung ke listrik.

Nyala Tapi Tidak Tampil

Coba anda perhatikan dan dengarkan apakah ada bunyi atau suara bip. Kalau ada, kerusakan biasanya ada di processor, memory dan VGA.
Periksa Processor, coba anda pegang pendinginnya apakah panasnya berlebih atau dingin? Kalau panas berlebih berarti kipas processor tidak bekerja dengan baik maka anda ganti, tapi kalau dingin berarti processor tidak bekerja alias rusak.
Periksa memory, biasanya kalau memory rusak terdengar suara bip pada speaker sebanyak 3 kali. Dalam keadaan mati, cabut memory bersihkan pinnya menggunakan penghapus pensil sampai bersih, kemudian pasang kembali. Kalau masih rusak berarti ada salah satu IC nya yang rusak. Periksa VGA Card, cabut VGA Card, dalam keadaan mati / off coba anda tekan, ada kemungkinan kurang masuk atau coba anda bersihkan kaki / pin nya. Jika VGA card menggunakan kipas, bersihkan kipas tersebut. Kalau masih tidak tampil coba anda periksa jangan-jangan monitornya yang tidak nyala, untuk memastikannya yang rusak monitor atau CPU, coba anda tekan tuts Numlock pada keyboard, apakah lampu Numlock-nya nyala atau tidak. Kalau nyala berarti kerusakan pada CPU. Yang menjadi standar saya kalau memperbaiki Komputer, saya selalu membersihkannya dari debu, apakah itu motherboard, memory, cdrom, floppy disk, dll, karena hal tersebut sangat berpengaruh apa lagi kalau komputernya dalam keadaan kotor / lama tidak dibersihkan. Tapi anda harus hati-hati dalam pengerjaannya dan jangan terburu-buru.

Hang Dan Sering Mati / Merestart (Reset) Sendiri
Periksa Power Supply, coba pakai power supply yang lain apakah masih me-restart sendiri atau hang. Kalau setelah diganti power supply ternyata normal/ bagus, berarti power supply ada masalah. Ganti saja karena kalaupun bisa diperbaiki saya sendiri kurang yakin apakah masih bisa berfungsi dengan baik, karena power supply merupakan komponen yang sangat vital. Apalagi untuk saat ini harga power supply sanggat murah, saya sarankan ganti saja. Periksa apakah ada virusnya, program anti virus harus selalu terpasang dan aktifkan auto protect nya. Saya biasa memakai Norton Anti virus. Anda harus sering meng-update antivirus anda karena bila ada virus varian baru, anti virus anda akan mendetect sekaligus menghilangkan virusnya.
Pada saat hang dan ada pesan blue screen seperti “eror vxd at address…”, biasanya ada masalah di memory. Bersihkan memory tersebut seperti langkah diatas. Coba anda install ulang Windows. Kalau masih hang / me-restart sendiri coba anda periksa di motherboard, anda perhatikan perubahan fisik komponen terutama elko/kapasitor, yang bentuknya bulat hitam ada tulisan kapasitasnya antara 1000 uf/10Volt s/d 3300 uf/10 volt, biasanya terlihat, kalau yang rusak terlihat kembung / bengkak dan mengeluarkan cairan atau karat.
CMOS Checksum Failure (Baterai Low)

Gejala kerusakan & Solusinya :
Muncul pesan CMOS failure (Kerusakan pada baterai CMOS, ganti baterai tersebut)
Seting tanggal, time dan konfigurasi lain di BIOS berubah (Setelah baterai diganti, lakukan setting ulang pada BIOS).

Cara Memperbaiki Memory (RAM) yang Rusak



Pada posting kali ini saya akan berbagi tips menangani memory PC (SDRAM, DDRAM) yang sudah Anda anggap mati (asal tidak mengalami kerusakan fisik yang parah, misalnya terbakar atau hancur / patah), karena biasanya menurut yang saya lihat bila memory sudah di nyatakan mati oleh pemilik PC atau oleh teknisi komputer maka biasanya langsung saja di ganti dengan membeli memory yang baru, padahal masih ada kemungkinan memory tersebut di bikin hidup atau berfungsi lagi. Berikut ini tips untuk menangani memory yang sudah di anggap mati tersebut berdasarkan pengalaman selama menggeluti dunia hardware , dengan akurasi dia atas 70%, jadi misalnya Anda memiliki 10 keping memory mati maka ada kemungkinan 7 keping masih bisa di selamatkan ... cukup lumayan kan.? kita bisa menghemat uang beberapa ratus ribu utntuk perkepingnya.Ok, langsung saja siapkan memory mati tersebut, dan peralatan yang di perlukan adalah Avometer.

Bersihkan memory tersebut dengan cara menggosok pin-pin memory tersebut dengan kain dengan tujuan membersihkan, boleh juga di beri tiner sedikit supaya lebih bersih dari debu, dan gesekan dengan kain tersebut juga akan memancing ion-ion pada pin memory menjadi tersimulasi agar konduktornya lebih aktif.
Arahkan skala Avometer pada Ohm (skala untuk mengukur hambatan), bebas boleh pada posisi 1K, 10K, 100K ...
Ambil jarum negative (-) Avometer (kabel warna hitam) lalu tempelkan pada salah satu pin / kaki memory, dan jarum positive (kabel warna merah) gesekan pada pada kumpulan kaki-kaki IC / chipset memory, bila memory memiliki 8 buah IC misalnya maka gesekan jarum (+) tersebut ke kaki-kaki 8 IC tersebut.
Selesai .... silahkan coba pasang memory tersebut pada slot di Mainboard ....Penjelasan Lainnya: Proses ini adalah memanfaatkan aliran arus listrik dari batere Avometer yang di alirkan ke dalam sirkuit-sirkuit IC / Chipset memory. Cara kerja proses ini adalah seperti halnya proses Clear CMOS pada Mainboard apabila Mainboard mengalami crash dan tidak mau hidup, yaitu terjadinya gangguan atau penyumbatan pada perjalanan arus listrik sehingga arus yang di perlukan untuk untuk pengaktifan suatu system tidak terpenuhi atau seperti ilustrasi orang yang pingsan atau koma lalu kita coba bangunkan dengan cara di pancing syaraf-syarafnya untuk aktif dan sadar dengan cara di siram air, di setrum.

Tips Mengecek Power Supply ATX







Power Supply ATX sudah menjadi Power Supply standar dalam PC Desktop sekarang ini. Berbeda dengan Power Supply tipe AT yang dulu, ketika kita menghidupkan Power Supply ATX ini kita tidak langsung menghubungkan tegangan PLN 220VAC melalui sebuah saklar, tetapi cukup dengan menekan tombol Power yang terhubung ke Mainboard.

Dengan cara seperti ini kita dapat membongkar pasang Power Supply menjadi lebih mudah, akan tetapi bagaimanakah caranya menghidupkan Power Supply ATX ini tanpa terhubung ke Mainboard?

Berikut ini adalah langkah-langkah untuk mengecek Power Supply ATX :

1. Siapkan Power Supply yang akan di cek
2. Siapkan kabel jumper
3. Masukkan kabel Power ke listrik PLN
4. Ambil konektor Power Supply ATX ( yang 20 pin)
5. Cari kabel warna hijau (PS On), Untuk menghidupkan Power Supply sambungkan pin kabel warna hijau tersebut dengan kabel jumper ke pin kabel warna hitam (Ground).
6. Perhatikan kipas Power Supply, kalau berputar berarti Power Supply hidup.

Itulah cara untuk mengecek Power Supply ATX tanpa terhubung ke Mainboard. Sebagai catatan Power Supply yang terbukti hidup belum tentu menandakan Power Supply tersebut berfungsi baik, karena mungkin saja setelah dicolokkan ke Mainboard Power Supply tersebut menjadi drop. Jadi cara diatas hanyalah untuk menentukan apakah Power Supply mati total atau tidak.

Setting Jaringan LAN

Setting Jaringan LAN
1. SETTING KABEL UTP

a. Penyusunan Kabel

Kabel Cross

Untuk menghubungkan dua buah komputer atau menghubungkan dua buah HUB/Switch dengan kabel UTP, dapat menggunakan kabel crossover. Jika mau menghubungkan komputer ke HUB/Switch, gunakan kabel straight.

Dalam pengkabelan straight dan cross, kita bisa lihat standar yang sudah ditetapkan untuk masalah pengkabelan ini, EIA/TIA 568A dan EIA/TIA 568B.










b. Setelah selesai menyusun kabel, potong lah kabel dengan rapi kemudian masukkan dalam pin konektor RJ 45. Seperti pada gambar berikut :






c. Setelah itu krimpinglah RJ 45 yang sudah terpasang kabel. Seperto pada gambar berikut :




d. Kemudian tes kabel yang telah dikrimping menggunakan kabel tester.








2. SETTING IP ADDRESS


a. Sebelum anda mengkonfigurasi atau mensetting jaringan sebaiknya anda pastikan bahwa Network adapter sudah benar-benar terpasang dan drivernya sudah terinstall dengan benar, anda bisa mengeceknya melalui Control Panel > Performance anda Maintenance > System > HardwareDevice Manager atau dengan alternatif lain Klik Kanan My ComputerManage > Device Manager seperti gambar berikut : > >






b. Setelah anda mengecek dan memastikan bahwa installasi network adapternya pas dan benar sekarang marilah kita coba setting atau mengkonfigurasi no IP Address-nya caranya sebagai berikut :

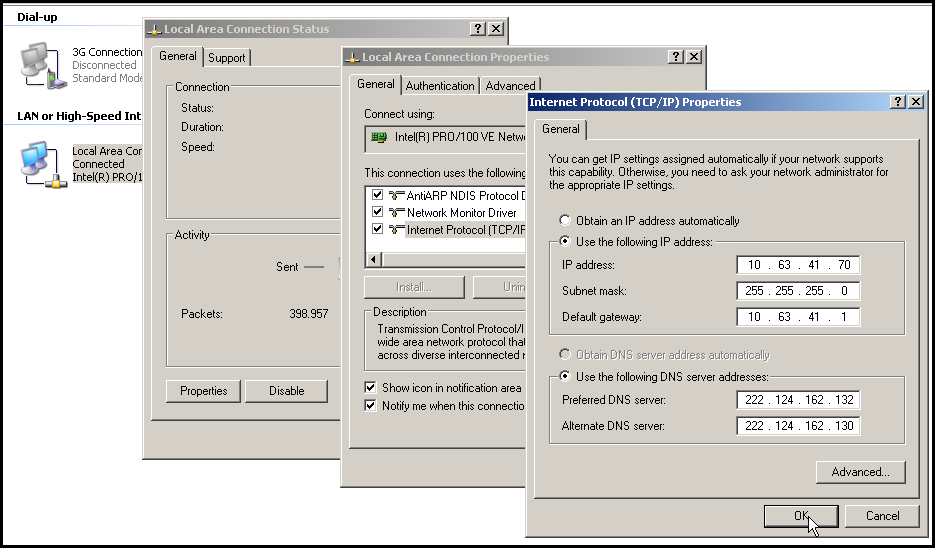

Masuklah ke Control Panel > Network and Internet Connections >Network Conections
Dobel klik pada “Local Area Connections” > Properties
Pada Jendela Local Area Connections Properties, perhatikan “This connection uses the following items :” > Internet Protokol (TCP/IP) >Properties





isikan No IP sesuai dengan segmen jaringan yang anda bangun, dalam hal ini silakan diisi :
Pada, Use the following IP Address :
IP Address = 10.63.41.XXX ==> XXX, isikan nomer PC masing-masing, jika PC01 maka 101, dst.
Subnet Mask = 255.255.255.0
Default Gateway = 10.63.41.1
Pada, Use the following DNS Server addresses :
Preffered DNS server = 222.124.162.132
Alternate DNS server = 222.124.162.130


3. SETTING COMPUTER NAME DAN WORKGROUP

a. Buka Control Panel ==> Performance and Maintenance ==> System. Perhatikan tabComputer Name. Alternatif lain, Icon My Computer ==> Properties ==> Computer Name.
Isi Computer description dengan deskripsi komputer anda, misal Ruang05’s computer
Klik Change ==> keluar Computer Name Changes,







b . Computer Name Changes
Pada Computer Name :isikan nama komputer yang diinginkan (dalam praktikum isikan sesuai tempat duduk, misal PC01, PC02, PC03, dst….)
Pada Member of, perhatikan yang Workgroup saja, isikan dengan group komputer yang diinginkan menjadi satu dalam jaringan (dalam praktikum, isikan sesuai dengan ruang/lab, misal RUANG05, LABKOM05). Nama workgroup untuk masing-masing komputer yang ingin bergabung pada jaringan tersebut harus sama.

c. Klik OK, tunggu sebentar sampai muncul kotak dialog Welcome to the “nama-workgroup” workgroup. Restart PC untuk mengetahui perubahan.


d. Cek Workgroup dan Computer Name
Start ==> Explore ==> cari My Network Places ==> Entire Network ==>Microsoft Windows Network ==> cari Nama Workgroup.


cek workgroup melalui windows network
Ketika nama Workgroup di klik 2X, maka list nama-nama ( Computer Name) dari PC yang aktif/hidup akan muncul satu persatu.

4. CEK KONEKSI

IPCONFIG
Merupakan perintah untuk menampilkan settingan atau konfigurasi TCP/IP pada sebuah komputer.




“ ipconfig /all “ adalah perintah unutk menampilkan konfigurasi TCP/IP lebih detail.


PING
Merupakan perintah untuk mengecek koneksi jaringan sebuah komputer ke HUB, router, atau komputer yang lain.
Misal : ping ( alamat IP atau Host/Domain ) — ping 192.168.5.1 atau ping com01

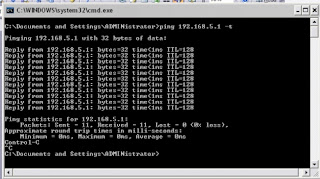

“ ping ( IP address ) -t “ adalah perintah untuk mengecek koneksi jaringan dengan selang waktu yang tidak terbatas, kecuali kita hentikan dengan menekan tombol “ ctrl + C “ pada keyboard, inipun berguna untuk mengetes tingkat kestabilan koneksi jaringan yang kita cek.
Berbagai macam pesan atau report ketika kita melakukan perintah PING
Reply from ( IP address ) bytes=32 time(1ms ttl="128
Berarti koneksi jaringan komputer tersebut dalam keadaan normal / baik, seperti gambar diatas.
Request Timed Out
Berarti koneksi jaringan terputus, bisa jadi tidak ada atau keblokir oleh firewall




Destination Host Unreachable
Berarti komputer yg sedang kita cek ( ping ) berbeda workgroup.

NETSTAT
Merupakan perintah untuk menampilkan table routing, menampilkan service jaringan yg sedang berjalan, menampilkan port protokol yang sedang aktif



TRACERT
Perintah untuk menampilkan jalur atau routing perjalanan packet komunikasi antara komputer kita dengan komputer (server) lain. Tool ini akan menampilkan jumlah hop (router) yang dilalui ketika menuju server target. Atau perintah unutk mengecek status kecepatan koneksi komputer dengan salah satu domain di internet
Contoh tracert ke domain yahoo.com :


4. SHARING DATA DAN PRINTER

Cara sharing printer

1. Local Sharing

Sebenarnya Windows XP telah membuatkan sebuah folder khusus yang bernama Shared Documents. Jika file kita masukkan ke dalam folder tersebut otomatis user lain akan dapat mengakses data/file-file kita.


2. Sharing Data dalam Folder

Klik Kanan folder yang ingin dishare > Pilih Sharing and Security… > Pada Network sharing and Security > Beri tanda Check (v) di depan Share this folder on the network> Isikan nama data yang dishare pada Share name:
Jika di depan Allow network user to change my files ikut di centang, artinya user lain bisa menambah dan mengurangi file-file yang kita share.



3.Sharing Drive

Hampir sama dengan Sharing folder. Klik Kanan drive yang akan dishare > Sharing and Security…If you understand the risk but still to share…dst > Selanjutnya persis seperti sharing folder (no. 2 ). > Muncul Jendela Properties dari Drive yang dishare > Klik



4. Mengambil Data yang di Share

Untuk dapat mengakses dari folder/drive yang dishare dalam satu area jaringan ada beberapa cara :
Melalui Computer Name dan Workgroup
Start > Explore > cari My Network Places > Entire Network > Microsoft Windows Network > cari Nama Workgroup > Klik Computer Name dimana tempat folder di share > Klik double, maka folder yang dishare akan kelihatan.
NB. : kita harus berada dalam satu workgroup dan tahu workgroup serta computer name dimana folder dishare.
Melalui perintah RUN
Start > Run > ketik \\[computer name] > Enter atau Logo Windows+ R > ketik \\IP Address komputer yang dishare > Enter. Contoh : \\PC01 atau \\10.63.41.101
NB. : kita harus mengetahui Computer Name dimana folder dishare dan IP Address dari komputer yang dishare.

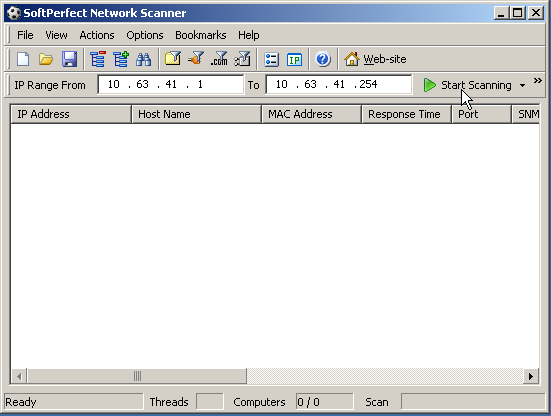

Melalui Software SoftPerfect Network Scanner
Software dapat didownload dihttp://www.softperfect.com/products/networkscanner/, berukuran kecil (674 KB)dan portable, tidak perlu diinstall serta mudah cara menggunakannya.



Cara Menghidupkan Kembali Batre Hp/Laptop yg Drop


Wah Emang beneran nih Baterai | Batre HP Ngedrop bahkan yang Mati Total Bisa dibangkitkan Kembali? Seperti membangkitkan Roh-roh Vodoo di Afrika Sana.
Cara | Trik ini Rata-rata setelah beberapa kali Uji Coba 85% DIJAMIN Berhasil, tanpa biaya Mahal dan hanya membutuhkan waktu beberapa Jam saja.

Bawa baterai Handphone yang tampaknya-mati kembali ke kehidupan, untuk suatu kondisi yang dapat digunakan, meskipun tidak cukup seperti baru. Hal ini dapat hampir sama baiknya dengan baterai hape pengganti.
Untuk Menghidupkan lagi kita akan menggunakan Menggunakan Freezer, tempat yang sama Anda meletakkan kacang polong beku dan membekukan air jadi es.
Ikuti petunjuk di bawah ini :


Tempatkan baterai mati dalam kantong plastik tertutup sepenuhnya.
Taruh Kantong yang sudah berisi baterai di lemari es Anda antara 11-14 jam.
Keluarkan tas dari freezer dan biarkan kembali ke suhu ruang baterai setelah mengambilnya dari tas, ini sangat penting.
Jika baterai HP Anda masih basah, keringkan dengan menggunakan kain atau handuk.
Pasang baterai tadi Ke HP anda. Jika Anda Punya Alat CaS Cangkok Silahkan Pakai Cas Cangkok Karena keberhasilan lebih Besar dibanding di Cas langsung Lewat HP
Sekarang Anda isi (charge ) baterai sampai Penuh. Ingat Kondisi HP dalam keadaan OFF Ulangi langkah ini setidaknya 3-4 kali. " Maksudnya Silahkan Cas Kembali Setelah Full "
SelesaiYah, Dari pada Anda membuang baterai ke Tong sampah dan bisa mengirit isi kantong anda, Sebaiknya pertimbangkan Metode di atas.

Tutorial Membangun Warnet (lengkap)

Sebenarnya nih dah lama tak pos di warung sebelah,tp membaca tread disini.......[ Only Registered & Activated Users Can See Links. ]
[ Silahkan Daftar atau Login Terlebih dahulu untuk melihat seluruh isi HFC ! ] ada baiknya tak pos juga disini. Supaya lebih jelas dan tersusun rapi walaupun masih ada beberapa yg kurang karena belum sempat bikin ( maklum masih banyak pasien yg terbunuh...hehehe......):1:
tutorial ini sudah bisa utk membangun warnet dan sudah bisa cari duit..hehe...
Sebelumnya MAAF bukan bermaksud sok pintar karena sy jg masih belajar,
Tutorial ini berdasarkan pengalaman pribadi( bukan copy paste). Yang mana ini bisa menjadi peluang bisnis yg sangat menguntungkan disamping pekerjaan kita sebagai tukang blower.Karena sy berfikir untuk 10th kedepan masih mampukah sy menjadi tukang blower?
Karena tutorial ini akan sangat puanjaaang dan butuh berhari2.jadi mesti sabar.
Tutorial ini akan sy bagi menjadi beberapa bagian yaitu:
1.Persiapan awal
2.Kompi Client
3.Kompi Server
4.Kompi Billing
5.Perakitan Jaringan
6.Seting 1 modem
7.Software Billing(xang sy gunakan Billing exploler)
8.Seting 2 modem dalam satu jaringan dan billing
9.Seting pakai Microtik ( sedang belajar........)
10.Dan Lain-Lain

Kita mulai yang pertama:
1.Persiapan awal


Pertama tempat. Kita harus punya tempat yg setrategis supaya user banyak yg datang . Untuk tempat memang harus agak luas,lebih luas dibanding tempat kita mblower. seperti ini :

atau yg agak sempit seperti ini:


Setelah mempunyai tempat ,bikin KBU client . untuk didaerah Solo KBU dgn sekat masih dibutuhkan karena utk menjaga privacy.Jadi kalau warnet tanpa sekat dipastikan kurang laku. Kalau Daerah lain sy tdk tahu. Yg sy tahu Jakarta banyak warnet yg tanpa sekat karena untuk menghemat tempat. Lain ama geme online. Kalau game online memang tidak perlu sekat.

Gambaran KBU client seperti ini:
