Proteksi Tv Sharp IC IX080WJ

1. Pin-pin Proteksi




2. Proteksi yang terhubung dengan pin 63.
Selain point-point tersebut dibawah pin ini terhubung dengan dioda sensor tegangan 5v, 8v, 25v, 33v dll bilamana ada yg koslet tv akan protek.

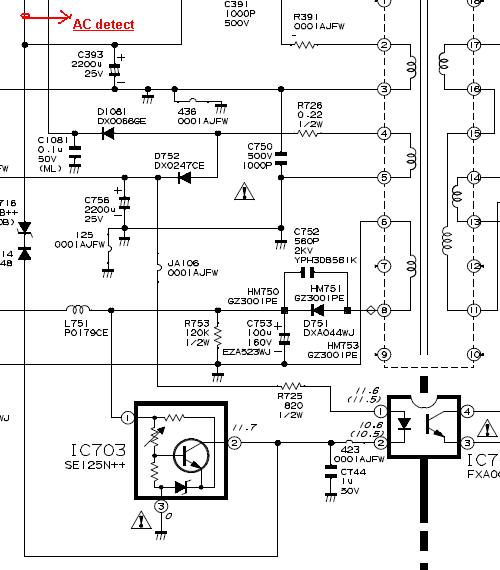

3. Proteksi AC detect, akan bekerja apabila power suply bermasalah, misalnya drop atau over voltage.































4. Proteksi Vertikal pin 65 akan potek bilamana IC vertikal rusak/tidak bekerja.
