KERUSAKAN + SERVIS PERKAKAS RUMAH TANGGA (Part 3) KULKAS/LEMARI ES 2 & 1 PINTU

Saya sesungguhnya bukanlah spesialisasi lemari es,.Namun sering kali pelanggan tetap minta bantuan walau sudah saya jelaskan saya bukanlah ahlinya serta tidak didukung peralatan yang memadai. Bagi pelanggan yang tetap ngotot mnta bantuan, terpaksa saya saya bilang tidak bisa buru2 krmhnya dan jika kerusakan terjadi pada kompresor atau kurang preon saya tidak bisa menanganinya, dan terpaksa minta bantuan teman yg memang spesialis kulkas dan didukung peralatan yg memadai. Biasanya saya melayani pekerjaan diluar bengkel hanya pada hari minggu/libur atau diluar jam buka bengkel saya. Alhamdulillah masih banyak pelanggan/konsumen yg setia menunggu kedatangan saya kerumahnya.
Adapun dalam kesempatan ini saya akan coba berbagi pengalaman saya dalam memperbaiki kulkas, khususnya untuk bagian elektriknya. Semoga dapat menambah wawasan kita semua. Khusunya bagi pemula atau yang tertarik ingin terjun dibidang ini.






LEMARI ES 2 PINTU (NO FROST/TIDAK BERSALJU)


1. Keluhan yang paling sering saya jumpai adalah pada bagian frezzer dingin tapi es tidak bisa membeku, sedangkan bagian bawah sama sekali tidak dingin, Dinding bagian dalam/belakang ruangan frezzer timbul sedikit bersalju padahal seharusnya tidak ada salju….
ð Hal ini dikarenakan tidak berfungsinya system no frost pada lemari es tsb. Sehingga bunga es pada evaporator (saya suka menyebutnya elemen pendingin) semakin menebal dan akhirnya menutupi saluran sirkulasi udara. Atau bisa juga terjadi kerusakan pada fan blowernya sendiri. Seperti kita ketahui untuk lemari es tipe ini sangat mengandalkan sirkulasi udara yang lancar didalam ruangan lemari es. Dimana udara didalam ruangan lemari es disedot oleh kipas blower melewati evaporator/elemen pendingin lalu dihembuskan kembali keseluruh ruangan lemari es. Begitu seterusnya sampai
dingin yg dikehendaki tercapai.


ð Adapun jika system no frost tidak berfungsi, kerusakan dapat saja terjadi pada HEATER, DEFROST TIMER, BIMETAL, THERMO FUSE, SALURAN PEMBUANGAN AIR YANG TERSUMBAT LENDIR/LUMUT.

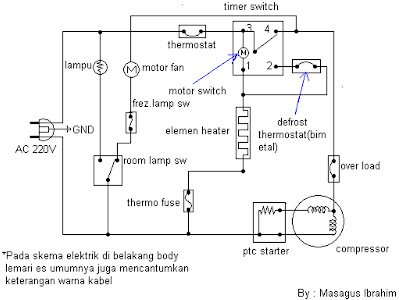

Untuk memudahkan kita dalam menangani masalah elektrik pada lemari es, sebaiknya perhatikan skema elektrik yang umumnya terlampir menempel di bagian belakang lemari es (lihat gambar).


ð HEATER
Adalah part yang berupa elemen pemanas yang dilindungi oleh tabung kaca dan tudung plat seng atau alumunium yang berfungsi untuk mencairkan bunga es pada evaporator agar tidak terjadi penumpukan yang dapat menyumbat saluran sirkulasi udara. Letaknya persis dibawah evaporator dibelakang dinding belakang ruangan frezzer. Kerusakan pada komponen ini dapat dikarenakan usia yg sdh uzur, kwalitas yang kurang baik/cacat pabrik, saluran pembuangan air tersumbat sehingga menggenangi heater dan saat terjadi pembekuan kaca pelindung elemen heater pecah. Pengecekan kondisi elemen heater dapat dilakukan dengan multi tester pada skala X10 melaui kabel2 yang tertera pada skema/diagram warnannya. Atau dapat dilakukan dg jalan menjumper langsung 2 kabel pada bimetal, tapi sebelumnya pastikan dahulu posisi timer pada heater.


Saat melakukan penggantian Elemen Heater, pada sebagian lemari kita terpaksa harus melepas/mengangkat evaporator. Lakukanlah secara perlahan dan EXTRA HATI2.mengingat ruang gerak didalam ruangan frezzer yg sempit. Karena jika anda tergesa-gesa dan tidak hati2, pipa2 pada evaporator dapat patah atau retak yang mengakibatkan kebocoran pada preon.


ð DEFROST TIMER
Adalah timer yang mengatur waktu kerja compressor dan elemen heater yang digerakkan oleh motor listrik kecil, tapi ada juga yang berupa rangkaian elektronik (digital timer) yang sering digunakan pada lemari es berkelas 3-4pintu. Dimana saat compressor bekerja secara otomatis elemen heater tidak bekerja begitupun sebaliknya. Lamanya elemen heater bekerja pada 1x putaran timer kira2 berkisar 15 menit. Untuk koneksi kabel pada defrost timer dapat dilihat pada skema elektriknya.


Letak defrost timer umumnya di bagian belakang/bawah lemari es dekat kompresor atau

terminal kabel dilindungi box kecil dg lobang sebesar obeng untuk memutar timer. Ada juga
yg letaknya dibelakang/atas dekat motor fan/blower.

ð BIMETAL/DEFROST THERMOSTAT
Alat ini fungsi sebenarnya adalah switch/saklar yg bekerja berdasarkan suhu. Umumnya dilindungi pelastik tebal yang dpres agar kedap air dan menempel pada evaporator bagian atas.. Saat evaporator cukup dingin kedua kabel pada bimetal tersambung untuk mensuply tegangan secara langsung ke heater. Namun heater baru bekerja apabila timer sudah pada posisi defrost. Saat proses ini motor timer dan compressor tidak bekerja. Setelah bunga es pada evaporator mencair barulah koneksi kedua kabel pada bimetal secara otomatis terputus lalu timer kembali bekerja untuk menghidupkan compressor.


ð THERMOFUSE
Bentuknya sama dg thermofuse pada seterika atau magic com. Hannya saja pada lemari es terbungkus pelastik tebal kedap air dan menempel pada evaporator bagian bawah. Fungsinya sebagai pengaman apabila bimetal tidak bekerja dan terus mensuply tegangan ke heater sehingga menyebabkan panas berlebihan pada eavaporator.

ð SALURAN PEMBUANGAN AIR YANG TERSUMBAT LENDIR/LUMUT.
Gejalanya dapat dilihat dari keluarnya air tidak pada penampungan air melainkan kedalam ruangan lemari es lalu menetes pada bagian bawah pintu. Jika di biarkan semakin parah lalu terjadi pembekuan maka akan terjadi penyumbatan total shingga air akhirnya menggenangi heater dan merusaknya.




2. Lemari es tidak ada dingin sama sekali di semua ruangan (lemaries 1pintu)


ð Perhatikan apakah compressor bekerja atau tidak. Jika compressor bekerja namun udara yg dihembuskan blower masih tidak terasa dingin ada kemungkinan telah terjadi kebocoran pada preon atau buntunya saluran pipa preon. Untuk masalah seperti ini biasanya saya menyerahkan*ke ahlinya yang tentu saja telah didukung dengan peralatan yang memadai.


ð Jika compressor tdak bekerja sama sekali, periksa teg. AC input 220v apakah sudah masuk atau tidak. Jika tegangan 220VAC di terminal kabel ada tapi kompresor masih tidak bekerja…,periksa overload pada compressor, thermostat atau defrost timernya (pada lemari es 2 pintu)


ð Jika compressor ada respon tapi tidak mau start, hanya berdengung lalu mati saat panas. Caba diganti ptc starternya (jika kabel input ke compressor 2bh) ataucapasitor jika kabel input ada 3 bh. Namun sebagian capasitor pada lemari es letaknya agak jauh dari compressor dan adakalanya tersembunyi diruangan dalam lemari es. Untuk hal ini perhatikan skema diagram pada lemari es.
